火灾报警控制器线缆设置时有什么规范标准?
来源:当宁 浏览:1472 发布日期:2024-05-23 返回列表

一、问题描述及原因分析

1.问题描述

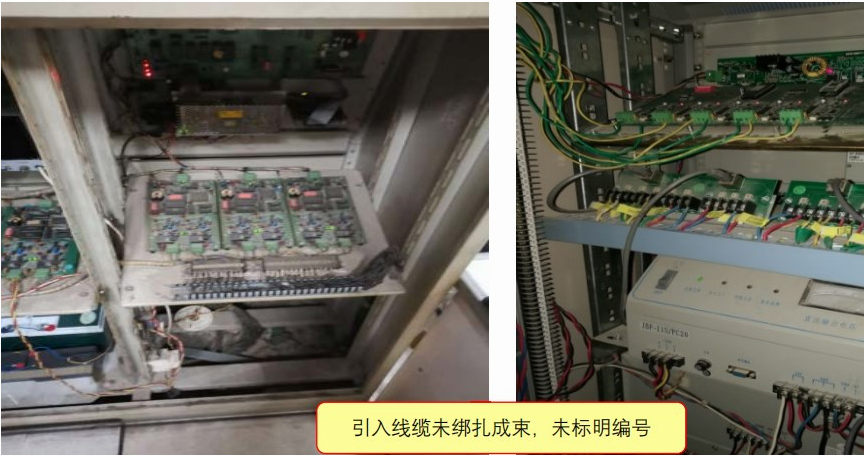

引入火灾报警控制器的引入线缆未绑扎成束,未标明编号,不便于消防人员进行故障检查和维修。【图示1】

图1


图示1

2.原因分析

施工单位的施工工艺交底不到位;施工人员对规范不了解,施工图方便、赶进度、接线随意,降低了对施工质量的要求,造成后期消防维护人员检修困难。

二、规范要求及正确做法

1.规范要求

☆《火灾自动报警系统施工及验收标准》(GB 50166-2019)第3.3.2条第1、2、5款。【图示2】

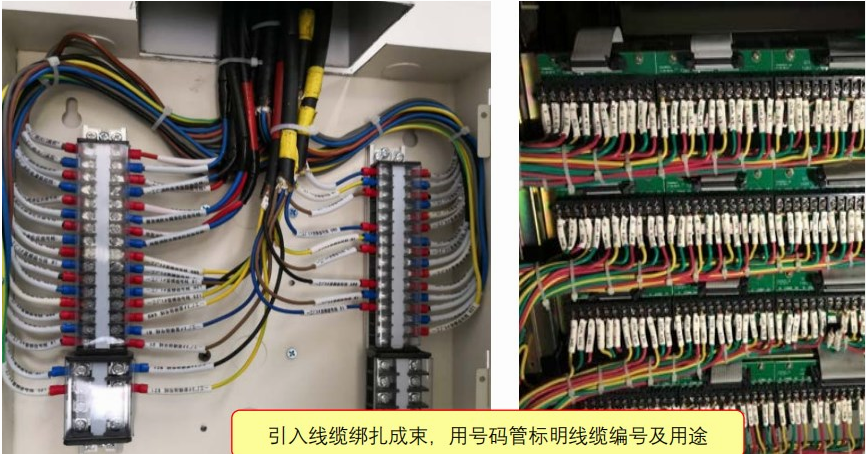

2.正确做法

图2


图示2

三、应对措施及防治指南

1.线缆应绑扎成束,留有不小于200mm的余量;配线应整齐,不宜交叉,并应固定牢靠;

2.端子板的每个接线端接线不应超过2根;线缆芯线的端部均应标明编号,并应与设计文件一致,字迹应清晰且不易褪色。

来源:《江苏省民用建筑工程消防验收常见问题解析及防治指南》

《火灾自动报警系统施工及验收标准》(GB 50166-2019)

第3.3.2条 控制与显示类设备的引入线缆应符合下列规定:

第1款 配线应整齐,不宜交叉,并应固定牢靠;

第2款 线缆芯线的端部均应标明编号,并应与设计文件一致,字迹应清晰且不易褪色:

第5款 线缆应绑扎成束;
